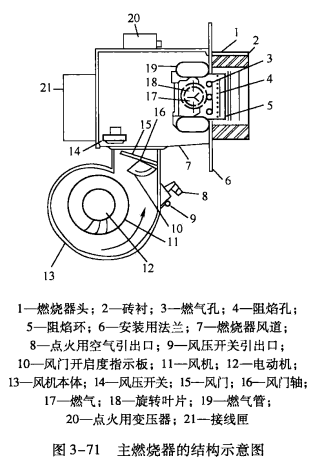

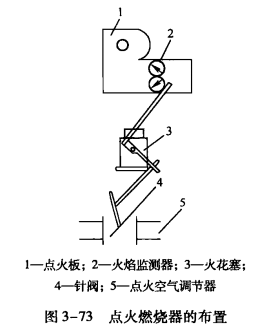

點火燃燒器的布置如圖3-73所示，燃氣經針閥引入，空氣則由圖3-71中的點火用空氣引出口引入。引入的空氣量可由孔板設定，也可在引人空氣的管道上設置針閥加以控制。由空氣和燃氣適量混合而形成的混合氣體，經點火板噴出，并由火花塞引燃。火花塞位于點火板的中央，在點火板和火花塞之間加上6kV的高壓電，兩者之間產生的火花引燃混合氣體。

火焰監測器通常采用紫外線光電管，利用火焰中的紫外線確定火焰的存在，一旦熄火，便能發出信號。這類火焰監測器動作可靠，不會導致因爐內高溫和點火失誤而產生誤動作。

燃氣燃燒器可使用城市煤氣、天然氣、液化氣及沼氣等各種氣體燃料。在換用另一種燃氣(如從城市煤氣換用天然氣)后，只要在閥門組上稍微進行調節，而燃燒頭部分不需要進行任何改動。燃氣燃燒器的功率(負荷)調節分為快速滑動兩級、慢速滑動兩極和慢速比例調節三種。風門和燃氣控制蝶閥通過凸輪連桿裝置同步操作，保證了燃燒功率變化時的最佳燃燒效果。

燃氣燃燒器的最大輸出功率也取決于燃燒室壓力。選型時根據設備煙氣側的阻力和所需功率的不同進行選擇。訂貨時，除說明功率和阻力外，還要提供燃氣壓頭的情況，以便供貨商配套供應合適的燃氣管路閥門和附件。另外，燃氣燃燒器還可以提供加長的燃燒頭。

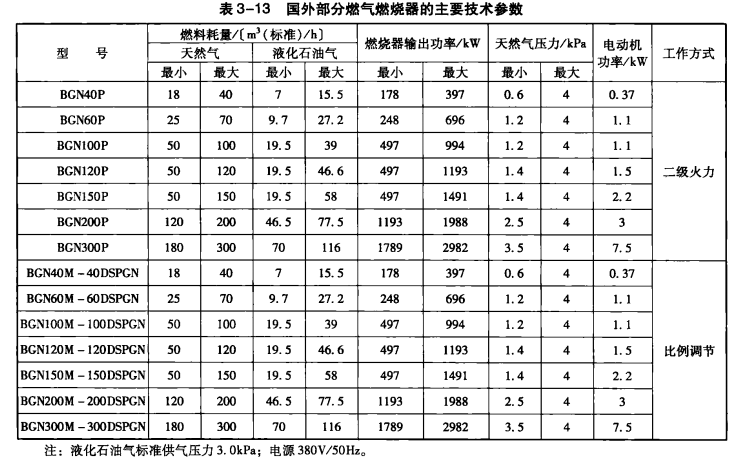

國外部分燃氣燃燒器的主要技術參數參見表3-13。
