渦旋式壓縮機的渦旋定子與渦旋轉子之間的密封是提高渦旋式壓縮機性能的關鍵所在。谷輪柔性渦旋式壓縮機采用了專門的軸向柔性密封與徑向柔性密封裝置,取得了良好的效果。

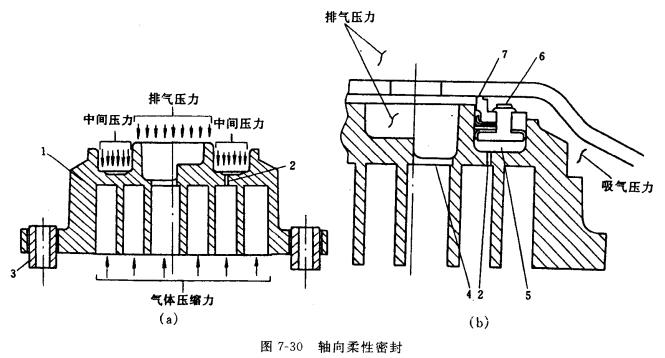

 軸向密封方法之一是施加氣體壓力而使渦旋體項端與相對渦旋體的底模相緊密接觸 , 防止相鄰室通過端部 間的泄漏,但要盡量減少其間的壓力,以降低其摩氛損失。在ZR系列機中,是利用作用在渦旋定子上的氣體壓力來提供相對渦旋體項端和底醒 間的密封力, 見圖7-30(a)。盡管如此,渦旋定子并非剛性定位在軸向的某一位置,而是有可能作稍許的位移,這樣能保證渦旋體項端和底槽的密封,但在氣體力消失時會產生渦旋體項端和底槽分離的現象 ,這就是為什么稱之為柔性軸向密封的道理。

為了在渦旋定子頂部提供適當的氣體力,在渦旋定子上適當的中間壓縮室處開一中間壓力通道 , 見圖7-30(a) ,以提供中間壓力。在中間壓力腔 5的上部 設有浮動密封裝置6, 見圖 7-30(b) ,這樣在渦旋定子的上部作用有排氣壓力及中間壓力,除了平衡渦旋內部的壓縮氣體力外還提供了頂端和底槽間的密封力。軸向柔性導銷 3是用以實現渦旋定子的軸向位移和承受傾覆力矩而設置的。
